200米跑道标准尺寸图怎么划?(标准划线 图解)

发布时间:2022-12-07 13:48:22 来源:馆客多

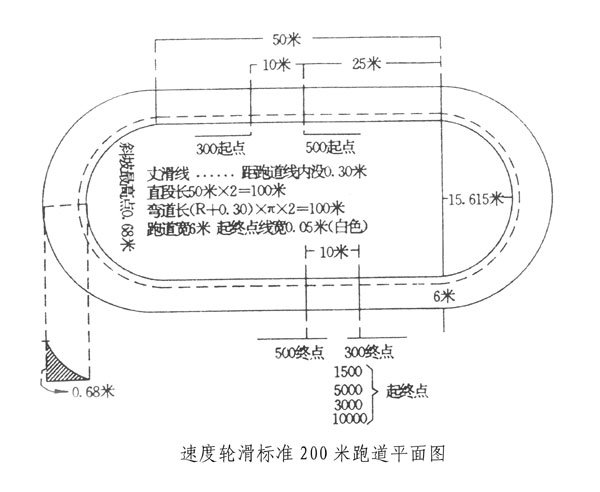

200米跑道 小学塑胶跑道常采用200米跑道,其弯道半径16.7米,直道段长为46.8米,共4道,分道宽最小为1.22米,最大为1.25米,分道线宽5厘米,所有分道宽应相同。

 其尺寸参数如下:

 面积:这种半圆式200m田径场的场地面积为94m×42m,设有4条跑道,每条跑道宽1.22m,场地四周留1m的余地。 直道长=94-2(15+4.88+1)=52.24(m) 直道调整后的长度=52.24-(200.61-200)2=51.935(m) 弯道总长=2×3.1416×15.30=96.13(m) 周长=2×51.935+96.13=200(m)


我们理解了塑胶跑道分道布局的一些知识,接下来就看看这些线是怎么画上去的,其实只要我们明白了整个跑道的线性布局,划线问题就不难解决了,当然了,这些笔直笔直 上去的,而是借助划线机画的。 那么如何选购理想的划线机呢?下边介绍的是使用常温(冷漆)涂料的划线机。

主要部件:

1、发动机:大部分划线机均采用发动机作为动力,也有采用电池作为动力的。如果采用发动机,其功率大约在2.5HP到20HP不等,但最好是国际知名品牌,如美国Briggs & St Honda,其优点则不言而喻:性能稳定且容易采购到零配件,它几乎决定了整个设备的运行性能;如果采用电池作为动力,也一定考虑每次充电可以运行的时间,最好不低于7小 时间。

 2、空压机:对于依靠空气进行喷吐的划线机(而非液压喷吐),它也是影响整机性能的主件。

 3、料桶:主要有两个功能:一是盛装涂料,从这个意义来说,其容量的大小会影响加注的次数和作业的进度。另外一个功能是许多用户忽略的,那就是该容器还是一个压力容器 压,变成一个带压的“气罐”成为划线工作的动力,从这个意义上讲,它的密封性、安全性、耐腐蚀性都是用户应该考虑的。

 4、喷枪:目前市场上有两种类型,一种是利用“喷线盒”进行喷吐,价格比较便宜,尤其适合运动场草坪和一般的停车场施工;另外一种是利用喷枪进行喷吐,这才是严格意义上的 价格相对比较高。 选择完划线机后,只需要输入国际通用的塑胶跑道线条标准宽度就可以了,分道的宽度要严格控制在15厘米,这样跑道完整的划分线就完成了。


 划线需注意哪些?

 1、划线宽度:国际通用的道路标线宽度为15厘米,考虑到划线机可能在停车场、小区等场地使用,所以应购买具有宽度调节功能的划线机,将有助于合理地使用及节省油漆。

 2、油漆种类:常用的油漆有溶剂型和水溶型两种。如果划线机不“挑三拣四”,两种都可以使用,则可以使您的业务范围扩展到运动场草坪等地方。

 3、手执喷枪:使用手执喷枪除了可以使您自由地利用模板喷划各种符号,还可以在地面以外的墙壁、立柱等地方作业。手执喷枪已经慢慢成为各类划线机的标准配置。

4、清洗系统:有些划线机配有自动清洗系统,它可以在每次收工之后快速清洗管道系统,使您的清洗工作节省一半以上的时间。 5、玻璃微珠系统:道路养护公司还要考虑配置玻璃微珠撒布系统作为标准配置。该系统可以喷洒玻璃微珠,使标线施工完全达到国家要求。

 6、弯道作业:某些划线机还在后部安装1个多余的轮子,这个轮子可以使您沿着弯曲的标线自如地施工。
