馆客多场馆系统对接硬件设备需要准备的材料

2022-05-24 16:32:06

1、二维码刷卡:


耗材:1A用1/3=0.334平方毫米粗的导线,(4根根据控制器数量依次递增)

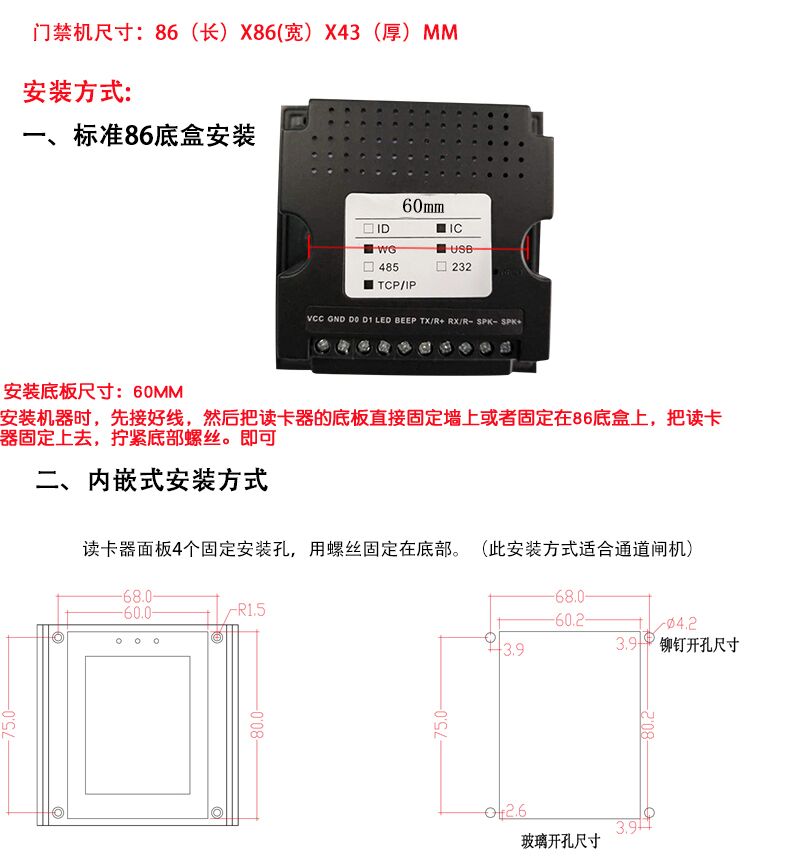

2、门禁控制器:


准备材料:

12V电源线若干根(一个控制器需要配备一个电源线)可直接接线在闸机上找12V电压

插线板一个


注意:控制器不能直接放在金属外壳,需要底部垫绝缘材料,如果直接放置会引起短路导致设备无法使用。

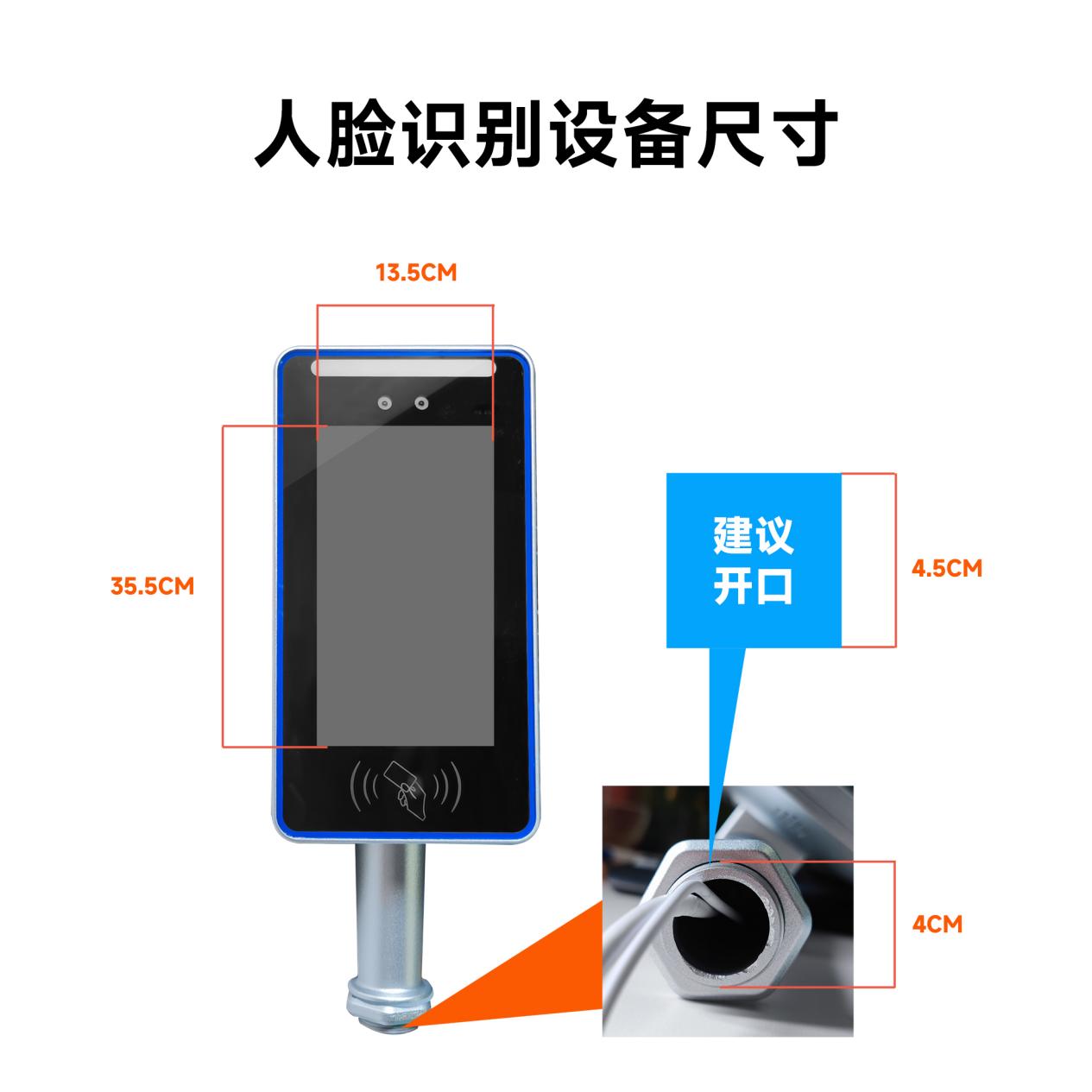

3、人脸设备:


以上三款设备都涉及:

标准出口、标准入口(通道各一个)


建议配备:

路由器一个

插线板两个

网线5根

耗材:1A用1/3=0.334平方毫米粗的导线若干份


接线及安装:

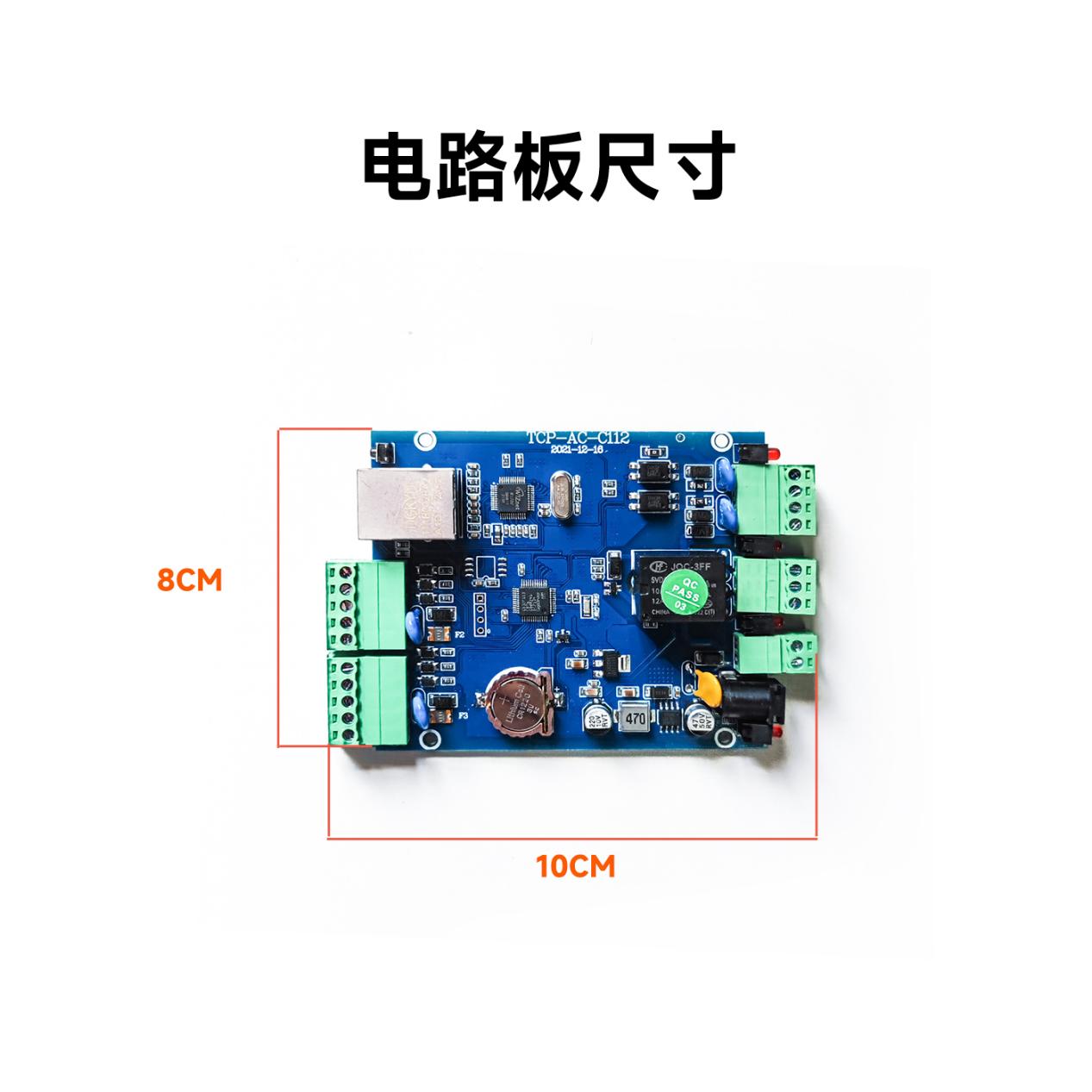

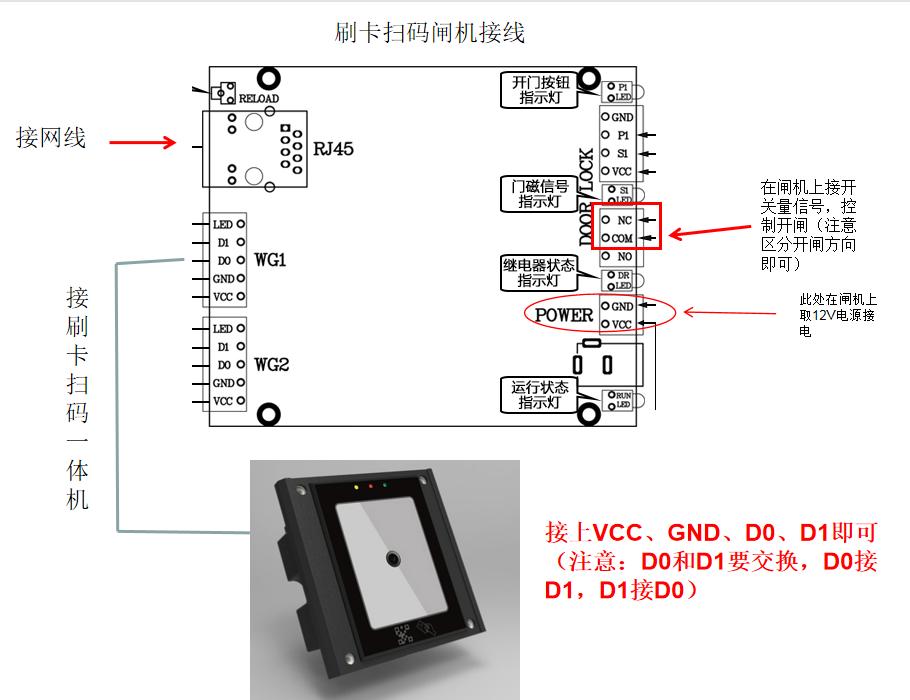

二维码(刷卡)和控制电路板:


人脸

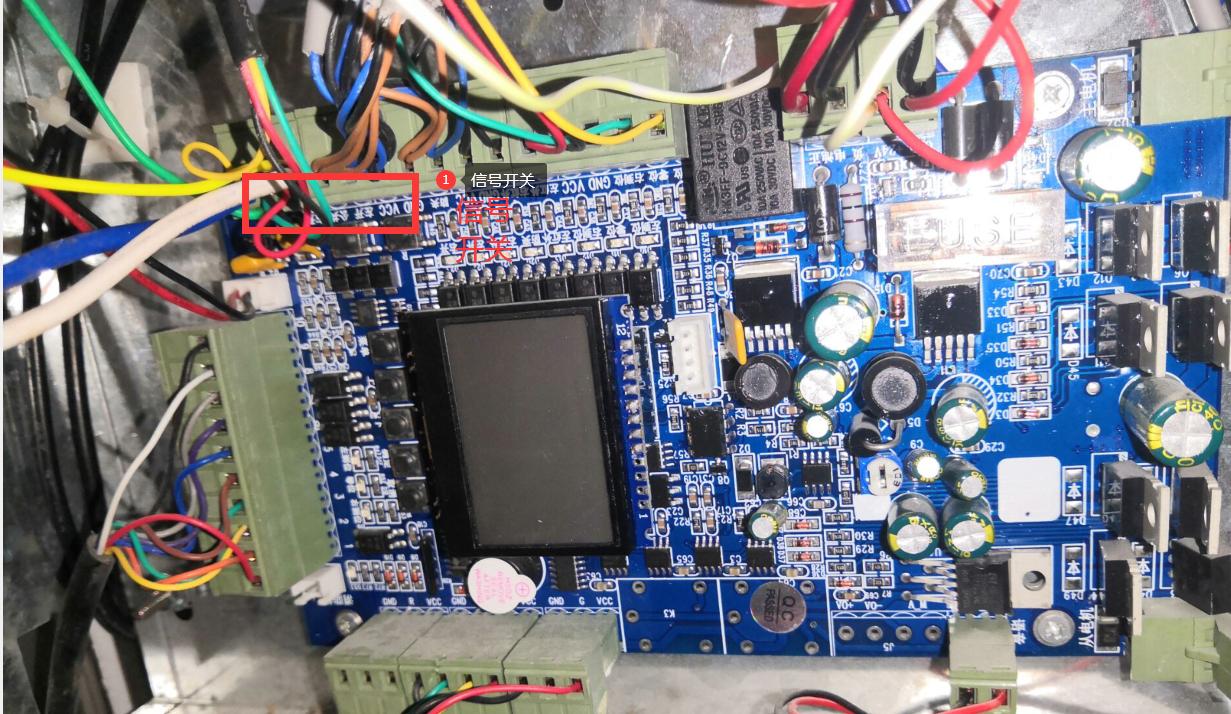

A/B线注意接闸机信号开关

需要接网线

12V电源线


(参考示例图)

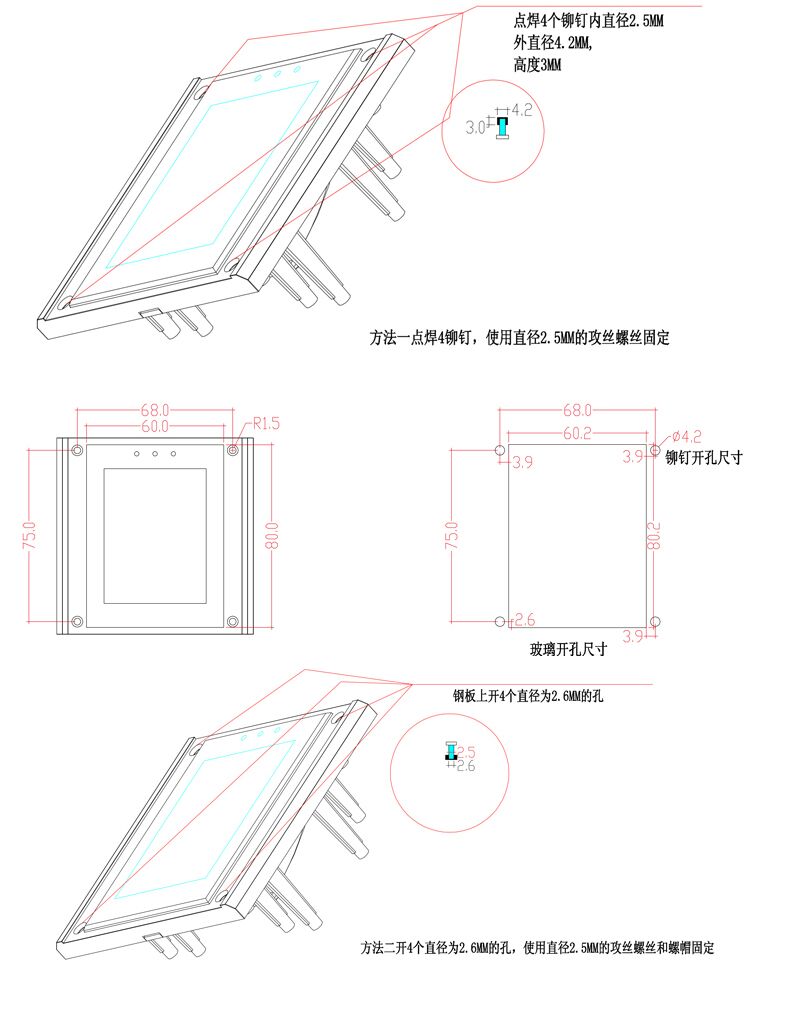

二维码读头外壳安装:
